3.7 Снятие и установка впускного трубопровода/выпускного коллектора
Снятие и установка впускного трубопровода/выпускного коллектора
|
Перед тем как приступать к выполнению процедуры дайте двигателю полностью остыть.
|
|
Так как впускной трубопровод и выпускной коллектор имеют общую прокладку, их снятие обычно производится одновременно. Все шпильки и болты должны быть перед отдаванием смочены проникающим маслом.
|
Снятие
|
ПОРЯДОК ВЫПОЛНЕНИЯ
|
- Отсоедините отрицательный провод от батареи.
- Смочите проникающим маслом резьбы шпилек крепления выпускного коллектора и болтов крепления к коллектору приемной трубы системы выпуска отработавших газов.
- Снимите сборку воздухоочистителя (Глава
Системы питания и выпуска отработавших газов).
- Отсоедините тросы газа, привода дроссельной заслонки в режиме кик-даун (только модели с АТ) и темпостата (если предусмотрен) от корпуса дросселя.
|
- Отсоедините от корпуса дросселя тросы газа, привода дроссельной заслонки в режиме кик-даун и темпостата (если предусмотрен).
|
- Промаркируйте и отсоедините от выпускного коллектора все вакуумные линии и электрические разъемы.
- Сбросьте давление топлива и отсоедините линии подачи и возврата топлива от сборки топливной магистрали (Глава
Системы питания и выпуска отработавших газов). Закупорьте открытые концы линий.
- Ослабьте натяжение ленточного приводного ремня (Глава
Настройки и текущее обслуживание).
- Снимите с впускного трубопровода насос системы гидроусиления руля с кронштейном и отложите в сторону, не отсоединяя от него шлангов. Позаботьтесь о том, чтобы насос был установлен вниз дном во избежание вытекания из него гидравлической жидкости.
- Снимите топливную магистраль с инжекторами (Глава
Системы питания и выпуска отработавших газов).
- Отдайте гайки/болты крепления впускного трубопровода.
|

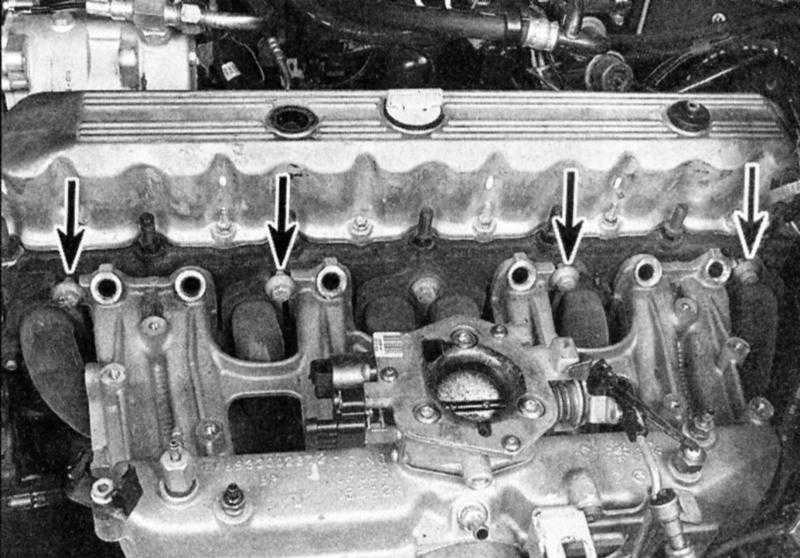

Доступ к четырем из элементов крепежа впускного трубопровода (стрелки) возможен сверху - для отдавания оставшихся четырех элементов необходимо дотянуться под трубопровод.
|
- Слегка оттяните трубопровод от двигателя, снимая с направляющих штифтов на головке цилиндров, затем извлеките его из двигательного отсека.
- Отдайте два болта и гайки крепления выпускного коллектора к приемной трубе системы выпуска отработавших газов и отсоедините трубу от коллектора. Уплотнительное кольцо выбросьте.
- Снимите выпускной коллектор.
|
|
Установка
|
ПОРЯДОК ВЫПОЛНЕНИЯ
|
- Тщательно зачистите сопрягаемые поверхности, удалив с них все следы материала старой прокладки.
- Если трубопровод/коллектор подлежит замене, проследите, чтобы на сменный со старого был перенесен весь крепеж.
- Установите на головку цилиндров новую прокладку, воспользовавшись для ее фиксации направляющими втулками. Установите выпускной коллектор и затяните вручную гайки.
- Свободно установите на головку цилиндров впускной трубопровод.
- Установите крепежные болты трубопровода и затяните весь крепеж в показанном на сопроводительной иллюстрации порядке с требуемым усилием. Обратите внимание на то, что усилия затягивания крайних болтов отличаются от прочих.
|
Порядок затягивания крепежа (болтов/гаек) впускного трубопровода/выпускного коллектора.
|
- Установка оставшихся компонентов производится в порядке, обратном порядку снятия. В узел сочленения приемной трубы системы выпуска отработавших газов и выпускного коллектора устанавливается новое уплотнительное кольцо.
|
|
Перед подсоединением топливных линий к топливной магистрали замените уплотнительные кольца штуцерных соединений быстрого сочленения (Глава
Системы питания и выпуска отработавших газов).
|
- Запустите двигатель и проверьте его на утечки топлива, отработавших газов и потери разрежения.
|
|
|
 |
