3.13 Снятие, проверка состояния и установка масляного насоса
Снятие, проверка состояния и установка масляного насоса
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
|
- Снимите поддон картера (Раздел Снятие и установка поддона картера).
- Отдайте два болта крепления масляного насоса к блоку двигателя.
|

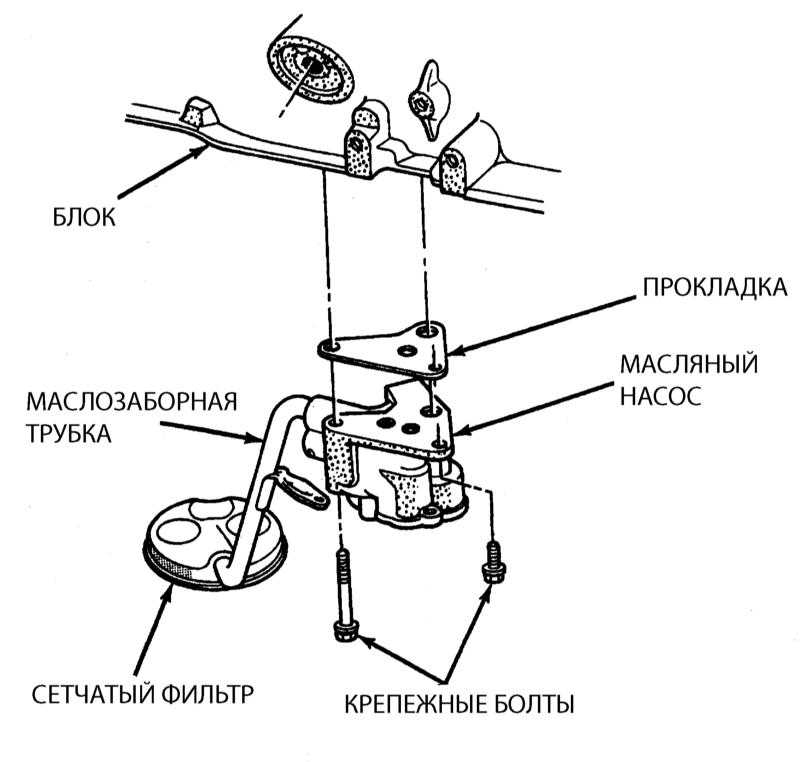

Детали крепежа масляного насоса.
|
- Отделите сборку насоса с сетчатым фильтром маслозаборника от блока.
|
|
Проверка состояния
ПОРЯДОК ВЫПОЛНЕНИЯ
|
- Снимите крышку с корпуса насоса.
- Уложите на торцевые поверхности шестерен насоса два отрезка калиброванной пластмассовой проволоки из набора Plastigage и установите на место крышку насоса, притянув ее с усилием 7,9 Н•м.
|
- Уложите на торцевую поверхность шестерен насоса два отрезка калиброванной пластмассовой проволоки из набора Plastigage и установите на место крышку - сняв крышку, измерьте ширину расплющенных отрезков проволоки по шкале на упаковке набора.
|
- Снимите крышку и измерьте ширину расплющенных отрезков проволоки по шкале на упаковке набора. Показания шкалы соответствуют величине зазора между расплющившими проволоку поверхностями. В данном случае зазор не должен превышать допустимые по
Спецификациям значения для соответствующих зазоров масляного насоса.
- При помощи измерительного щупа лезвийного типа определите величину зазора между шестернями и стенками корпуса насоса. Сравните результат измерений с требованиями
Спецификаций.
|
- При помощи щупа лезвийного типа измерьте зазор между шестернями и стенками корпуса насоса.
|
|
|
Установка
ПОРЯДОК ВЫПОЛНЕНИЯ
|
- В случае выявления дефектов замените насос. При отсутствии уверенности в определении состояния насоса его также следует заменить. Не стоит делать попытки восстановления старого насоса.
- Установите насос с новой прокладкой, провернув вал таким образом, чтобы язычок шестерни вошел в зацепление со шлицом на нижнем торце привода распределителя. Насос должен ставиться на место без усилия. В случае возникновения сопротивления извлеките насос и подправьте положение язычка, расположив его соответственно положению шлица привода распределителя.
- Установите крепежные болты. Затяните болты с требуемым усилием.
- Установите на место поддон картера (Раздел Снятие и установка поддона картера).
- Долейте масла, запустите двигатель и проверьте его на утечки.
|
|
|
|
