9.3 Снятие и установка электронного модуля управления (РСМ)

Снятие и установка электронного модуля управления (РСМ)

border=

Избегайте воздействия на РСМ статического электричества. Прежде чем прикасаться к модулю, сбросьте накопленное собственным телом (и одеждой) электричество, прикоснувшись к металлу кузова автомобиля. При хранении модуля пользуйтесь специальными антистатическими подкладками - спрашивайте в магазинах автомобильных аксессуаров.


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоедините отрицательный провод от батареи.
  2. Снимите расширительный бачок системы охлаждения (Глава Системы охлаждения, отопления и кондиционирования воздуха).
  3. Отдайте крепежный болт держателя жгута проводов электрического разъема РСМ.
Снятие и установка электронного модуля управления (РСМ) Jeep Grand Cherokee

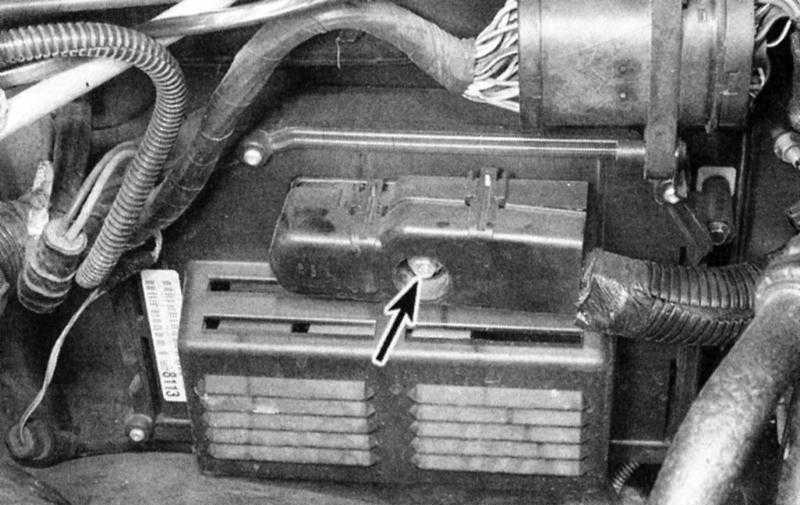

  1. Отдайте болт (стрелка) крепления электрического разъема РСМ.
  1. Отдайте болты крепления РСМ в двигательном отсеке и извлеките сборку из автомобиля.
  2. Установку производите в обратном порядке.
