4.8 Снятие и установка выпускных коллекторов

Снятие и установка выпускных коллекторов

Снятие

border=

Перед тем как приступать к выполнению процедуры дайте двигателю полностью остыть.


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоедините отрицательный провод от батареи.
  2. Отсоедините провода от свечей зажигания и снимите свечи (Глава Настройки и текущее обслуживание).
  3. Отдайте крепежные гайки и снимите термозащитные экраны выпускных коллекторов.
Снятие и установка выпускных коллекторов Jeep Grand Cherokee

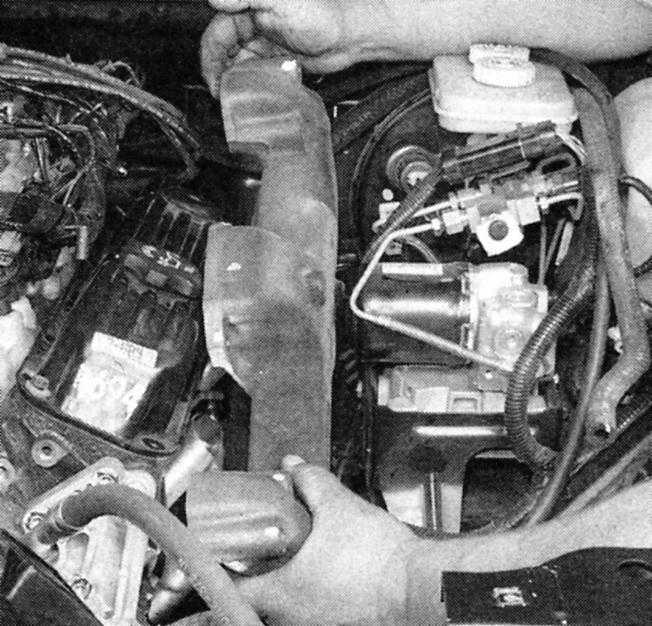

  1. Снимите термозащитный экран выпускного коллектора.
  1. Отсоедините трубку EGR от впускного трубопровода.
  2. До упора взведите стояночный тормоз и заблокируйте (клиньями) задние колеса. Поддомкратьте передок автомобиля и установите его на подпорки.
  3. Отсоедините приемную трубу системы выпуска отработавших газов от выпускного патрубка выпускного коллектора.
border=

Для отдавания «прикипевших» болтов предварительно смочите их проникающим маслом.

  1. На коллекторе, установленном с пассажирской стороны автомобиля отдайте болты крепления трубки EGR и снимите трубку.
Снятие и установка выпускных коллекторов Jeep Grand Cherokee

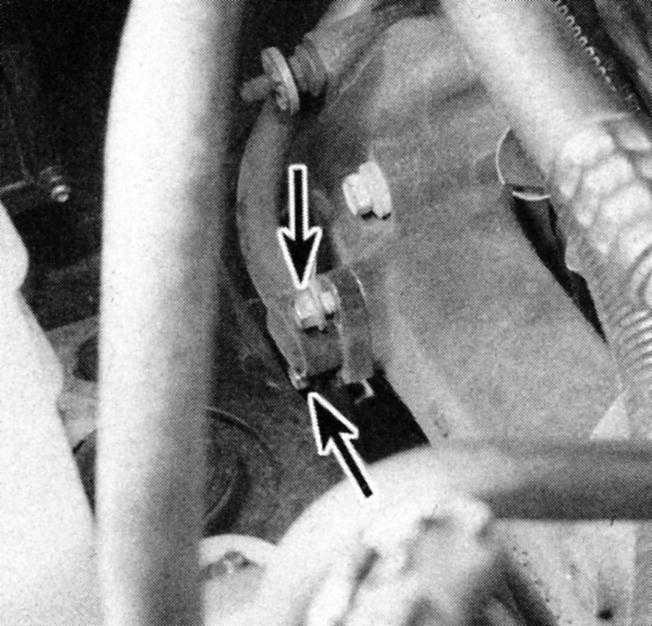

  1. Отдайте два болта (стрелки) крепления трубки EGR к выпускному коллектору, установленному с пассажирской стороны двигателя.
  1. В первую очередь ослабьте внешний крепеж, затем центральный и отделите коллектор от головки. Часть крепежа выпускных коллекторов представляет собой шпильки, поэтому предварительно позаботьтесь о маркировке расположения крепежа, чтобы при сборке шпильки могли быть установлены в правильном порядке. Кроме того, обратите внимание, что на шпильки, используемые для крепления термозащитных экранов надеты длинные дистанционные шайбы (между шпильками и экранами), сохраните шайбы и отметьте места их установки.
Снятие и установка выпускных коллекторов Jeep Grand Cherokee
  1. Отметьте положения шпилек и дистанционных шайб, затем снимите коллектор.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Установку производите в обратном порядке. Зачистите сопрягаемые поверхности коллектора и головки. Удалите все следы материала старой прокладки и коррозии с фланца трубки EGR и сопрягаемой с ним поверхности коллектора, устанавливаемого с пассажирской стороны двигателя. Обязательно замените прокладку между фланцем трубки и коллектором.
  2. Установите крепеж и затяните его с требуемым усилием. Двигайтесь от центра коллектора наружу, добиваясь требуемого усилия затягивания в три стадии.
  3. Резьбу болтов крепления к коллектору приемной трубы системы выпуска отработавших газов смажьте предварительно антиприхватывающим герметиком, затем прочно затяните их.
