4.14 Снятие, проверка состояния и установка масляного насоса

Снятие, проверка состояния и установка масляного насоса

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отболтите и опустите поддон картера (Раздел Снятие и установка поддона картера).
  2. Поддерживая масляный насос, отдайте болты его крепления к крышке заднего коренного подшипника.
Снятие, проверка состояния и установка масляного насоса Jeep Grand Cherokee

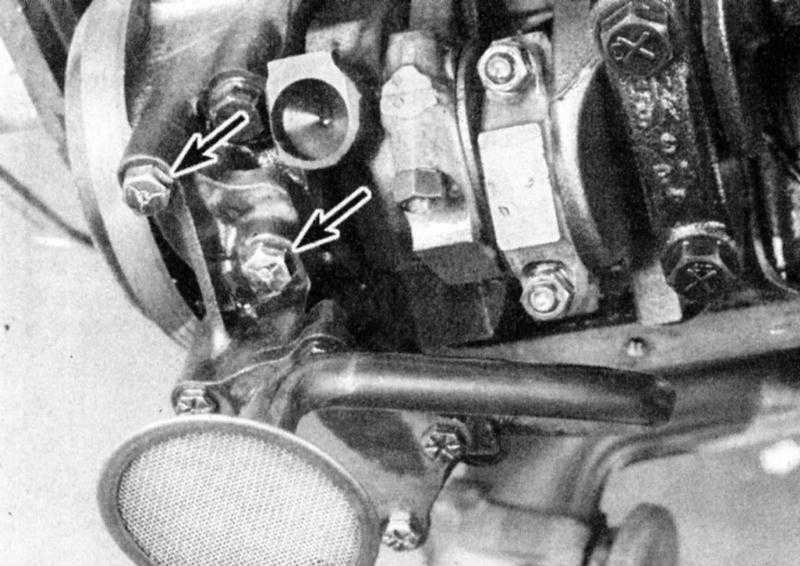

  1. Отдайте болты (стрелки) и опустите масляный насос.
  1. Опустите насос со сборкой сетчатого фильтра маслозаборника, сняв их с автомобиля. Зачистите сопрягаемые прокладочные поверхности.

Проверка состояния

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите крышку насоса.

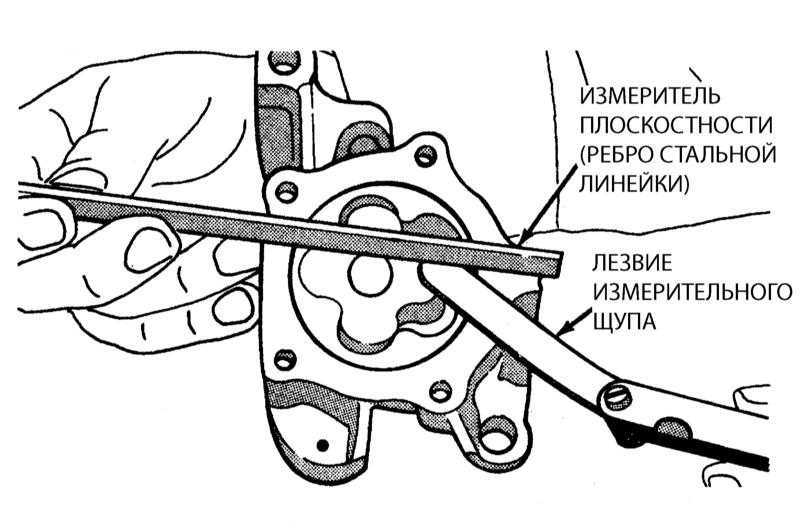

  2. Прижмите измеритель плоскостности (ребро стальной линейки) к внутренней поверхности крышки насоса и попытайтесь подсунуть под него лезвие щупа толщиной 0,038 мм. Если щуп проходит в зазор, насос должен быть заменен.
  3. Извлеките ведомую шестерню насоса и измерьте микрометром ее толщину. Если толщина ведомой шестерни оказывается меньше допустимого по Спецификациям значения, насос следует заменить. Ведущая шестерня имеет ту же минимальную допустимую толщину.
Снятие, проверка состояния и установка масляного насоса Jeep Grand Cherokee

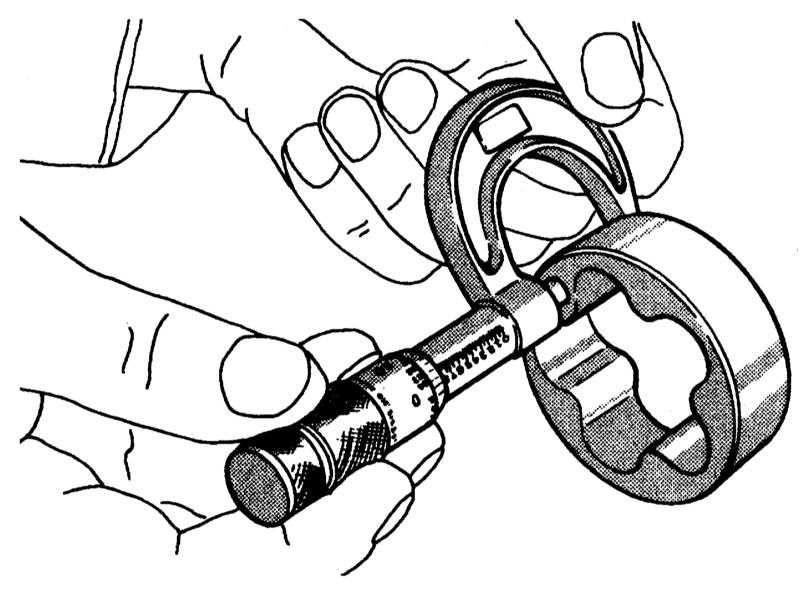

  1. При помощи микрометра измерьте толщину ведомой шестерни насоса и сравните результат с данными Спецификаций.
  1. При помощи измерительного щупа определите величину зазора между ведомой шестерней насоса и стенкой его корпуса, между выступающими концами зубцов ведущей и ведомой шестерен, а также между шестернями и крышкой насоса. Сравните результаты измерений с данными Спецификаций, в случае превышения допустимых пределов замените насос.
Снятие, проверка состояния и установка масляного насоса Jeep Grand Cherokee
  1. Измерьте зазор между ведомой шестерней и корпусом насоса.
Снятие, проверка состояния и установка масляного насоса Jeep Grand Cherokee

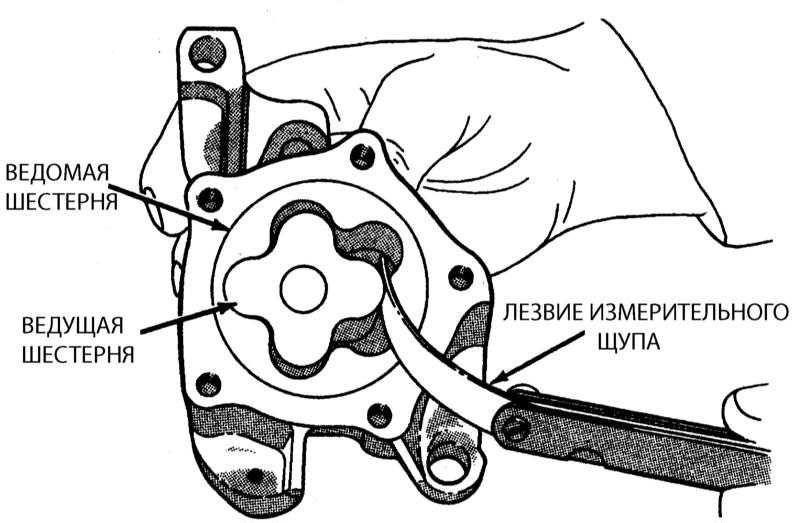

  1. Измерьте зазор между выступающими частями зубцов шестерен насоса.
Снятие, проверка состояния и установка масляного насоса Jeep Grand Cherokee
  1. Измерьте зазор между шестернями насоса и его крышкой.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Вверните маслозаборную трубку с экраном в насос и затяните ее.
border=

Проследите за надежностью затягивания маслозаборного экрана, так как от герметичности этого соединения зависит гарантия предотвращения попадания в систему смазки воздуха.

  1. Заполните насос маслом, заливая его в маслозаборную трубку.
  2. Установите насос на двигатель, сменив прокладку и проследив за тем, чтобы приводной вал насоса оказался правильным образом выровнен в нем.
Снятие, проверка состояния и установка масляного насоса Jeep Grand Cherokee

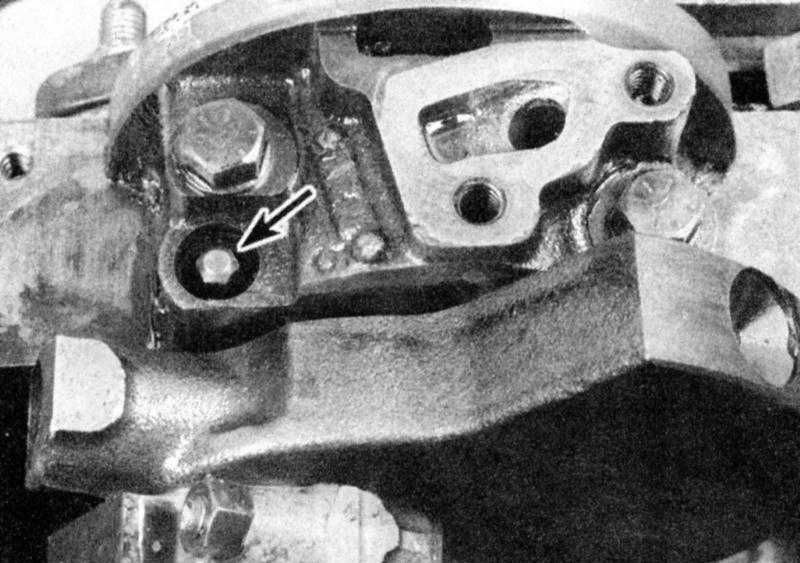

  1. Приводной вал насоса (стрелка) должен быть правильным образом выровнен в нем.
  1. Установите крепежные болты и затяните их с требуемым усилием.
  2. Установите на место поддон картера и залейте в двигатель масло.
  3. Запустите двигатель и проверьте его на утечки и адекватность давления масла.
