16.23 Снятие и установка облицовки комбинации приборов

Снятие и установка облицовки комбинации приборов

border=

См. предупреждение в начале Раздела Снятие и установка на место панели декоративной решетки радиатора.


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоедините отрицательный провод от батареи.
  2. Снимите центральную облицовку комбинации приборов (Раздел Снятие и установка облицовок приборной доски).
  3. Отдайте два винта позади верхней части центральной облицовки, которые служат для крепления панели приборов.
  4. Поддев, извлеките решетку сопла обдува ветрового стекла, отсоедините любые имеющиеся датчики и отложите решетку в сторону.
  5. Отдайте четыре винта внутри рукава обдува стекла, которые служат для крепления панели приборов.

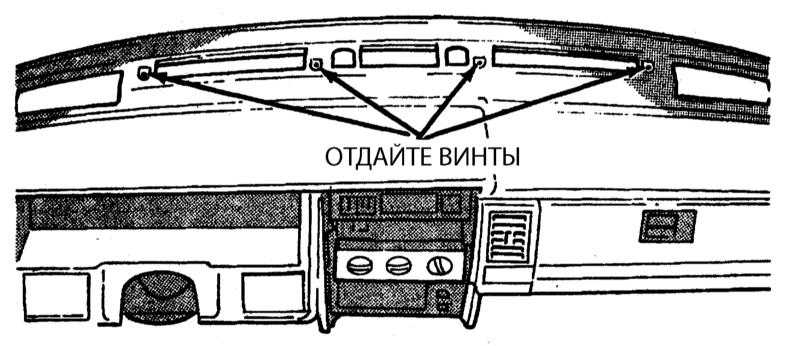

Снятие и установка облицовки комбинации приборов Jeep Grand Cherokee
  1. Отдайте винты рукава обдува ветрового стекла (стрелки).
  1. Откройте вещевой ящик, отдайте два винта крепления панели приборов, затем потяните панель вверх, высвобождая ее из фиксаторов по краям.
  2. Отдайте три винта крепления облицовки комбинации приборов к панели приборов, снимите облицовку.

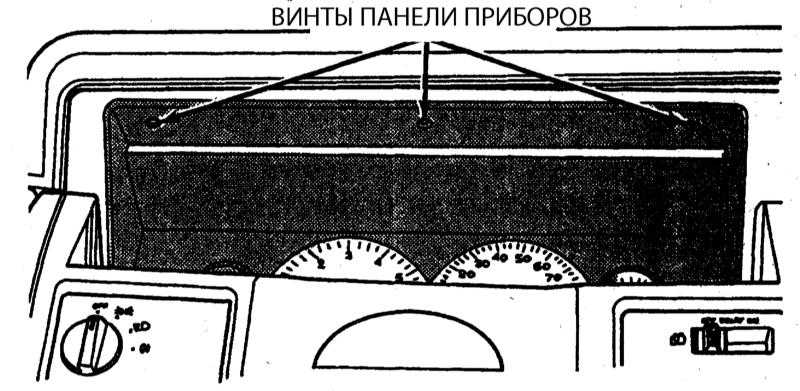

Снятие и установка облицовки комбинации приборов Jeep Grand Cherokee
  1. Отдайте винты крепления облицовки комбинации к панели приборов (стрелки).
  1. Установку производите в обратном порядке.
