16.14 Снятие и установка панели внутренней обивки двери

Снятие и установка панели внутренней обивки двери

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоедините отрицательный провод от батареи.
  2. Отдайте винты крепления обивки и подлокотника.
Снятие и установка панели внутренней обивки двери Jeep Grand Cherokee
  1. Отверткой с крестообразным жалом отверните винты крепления панели внутренней обивки двери.
Снятие и установка панели внутренней обивки двери Jeep Grand Cherokee
  1. Отдайте винт обивки, расположенный внутри подлокотника.
Снятие и установка панели внутренней обивки двери Jeep Grand Cherokee
  1. Отдайте крепежный винт, затем подденьте облицовочную крышку внутренней ручки двери.
  1. На моделях с ручным приводом опускания-поднимания стекол снимите рукоятку привода.
  2. Проденьте специальный инструмент для отпускания фиксаторов панели обивки двери (спрашивайте в магазинах автомобильных аксессуаров) или шпаклевочный нож между панелью обшивки и дверью и отпустите фиксаторы. Двигаясь по периметру панели обивки, окончательно освободите ее.
  3. После отпускания всех фиксаторов рассоедините электрические разъемы жгутов проводов под панелью обивки и снимите последнюю с двери.
Снятие и установка панели внутренней обивки двери Jeep Grand Cherokee
  1. Оттяните панель обивки от двери и рассоедините электрические разъемы проходящих под нею жгутов проводов.
  1. Для обеспечения доступа к внутренней поверхности двери осторожно отделите от нее пластмассовый водозащитный экран.
Снятие и установка панели внутренней обивки двери Jeep Grand Cherokee

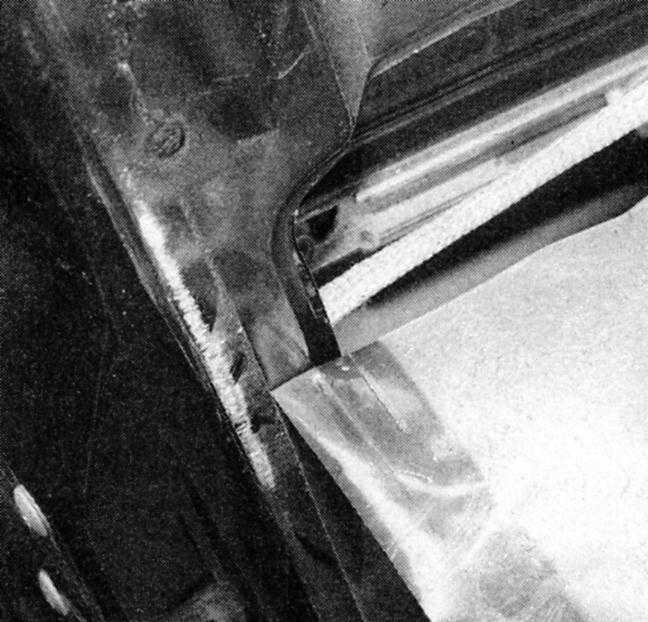

  1. Осторожно отделите от внутренней поверхности двери пластмассовый водозащитный экран - старайтесь не порвать и не деформировать его.
  1. Перед установкой панели внутренней обивки двери удостоверьтесь, что в нее вставлены все фиксаторы, которые в процессе снятия могли остаться собственно в двери.
  2. Подсоедините электрические разъемы проводов и приложите панель обивки к двери в свое установочное положение. Поочередно защелкните все фиксаторы.
  3. Установите на место подлокотник и рукоятку привода опускания-поднимания стекла.
