15.9 Снятие и установка штанги заднего стабилизатора поперечной остойчивости

Снятие и установка штанги заднего стабилизатора поперечной остойчивости

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Поддомкратьте задок автомобиля и установите его на подпорки.
  2. Отсоедините соединительные звенья (стойки) стабилизатора от кронштейнов моста.
Снятие и установка штанги заднего стабилизатора поперечной остойчивости Jeep Grand Cherokee

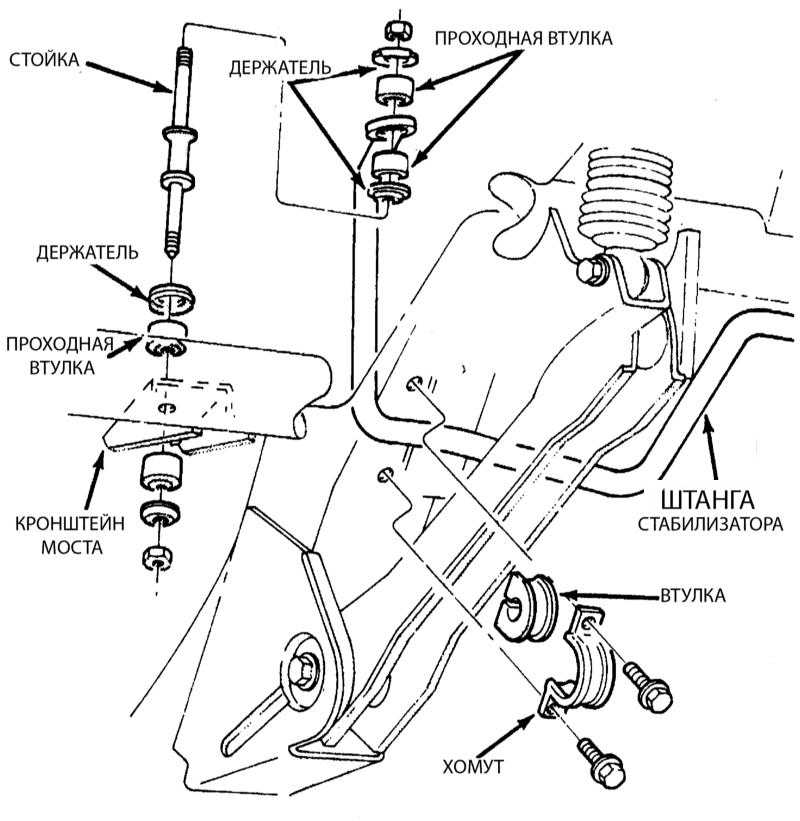

  1. Компоненты стойки заднего стабилизатора; если производилась разборка стоек с целью проверки состояния их компонентов, установку их на место при сборке следует производить в соответствии с данным рисунком.
Снятие и установка штанги заднего стабилизатора поперечной остойчивости Jeep Grand Cherokee

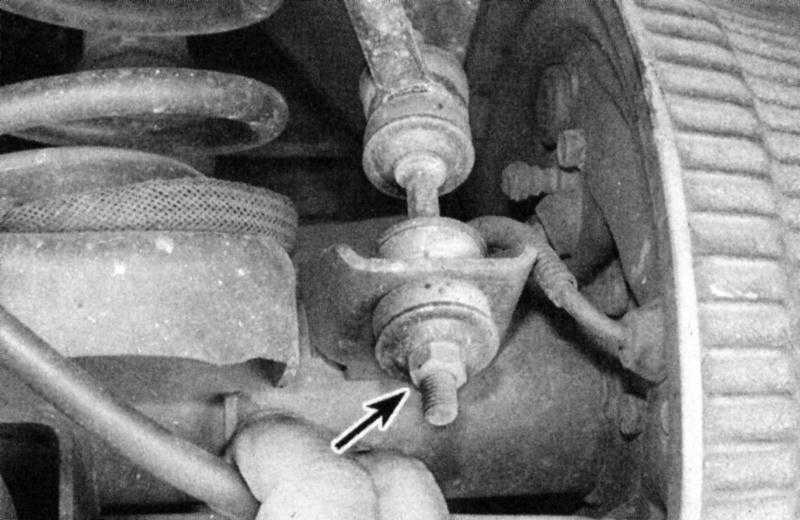

  1. Для отсоединения стойки штанги заднего стабилизатора от кронштейна трубчатого рукава моста отдайте эту гайку (стрелка) (показана левая стойка, для правой картина идентична).
  1. Отболтите хомуты втулок крепления штанги стабилизатора к балкам рамы и снимите штангу с автомобиля.
Снятие и установка штанги заднего стабилизатора поперечной остойчивости Jeep Grand Cherokee
  1. Для отсоединения штанги заднего стабилизатора от балок рамы отдайте болты (стрелки) хомутов крепежных втулок (показана левая - для правой все аналогично).
  1. Снимите хомуты и втулки со штанги стабилизатора и проверьте их на наличие трещин, признаков износа и общего старения материала. В случае необходимости замените втулки.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Наденьте втулки и хомуты на штангу стабилизатора. Поднимите штангу в установочное положение, вверните болты и затяните их с требуемым усилием.
  2. Подсоедините стойки штанги стабилизатора к кронштейнам моста и затяните с требуемым усилием крепежные гайки.
  3. Уберите домкраты и опустите автомобиль на землю.
