15.12 Снятие и установка рычагов задней подвески

Снятие и установка рычагов задней подвески

border=

Во избежание соскальзывания картера моста со своей позиции, что значительно усложнило бы последующую сборку, снимайте и устанавливайте каждый из рычагов подвески поочередно. Если по какой-либо причине необходимо снять более одного рычага, подоприте мост тележечным домкратом.

Поддомкратьте задок автомобиля и установите его на подпорки.

Верхний рычаг

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отдайте гайку и болт крепления верхнего рычага к кронштейну картера моста.
Снятие и установка рычагов задней подвески Jeep Grand Cherokee

Детали установки рычага задней подвески.

Снятие и установка рычагов задней подвески Jeep Grand Cherokee
  1. Для отсоединения верхнего рычага задней подвески от кронштейна картера моста отдайте эту гайку (стрелка) и болт (на снимке не виден).
  1. Отдайте гайку с болтом, крепящие верхний рычаг подвески к кронштейну балки рамы и снимите рычаг с автомобиля.
Снятие и установка рычагов задней подвески Jeep Grand Cherokee
  1. Для отсоединения верхнего рычага подвески от кронштейна балки рамы отдайте гайку (дотянувшись до нее сквозь отверстие в противоположной стенке балки и болт (стрелка).
  1. Проверьте рычаг на наличие трещин и деформаций. Втулки осмотрите на наличие порезов и трещин. В случае выявления дефектов замените рычаг.
  2. Установку производите в обратном порядке. Весь крепеж затягивайте с требуемым усилием.

Нижний рычаг

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отдайте гайку и болт крепления нижнего рычага к кронштейну моста.
Снятие и установка рычагов задней подвески Jeep Grand Cherokee

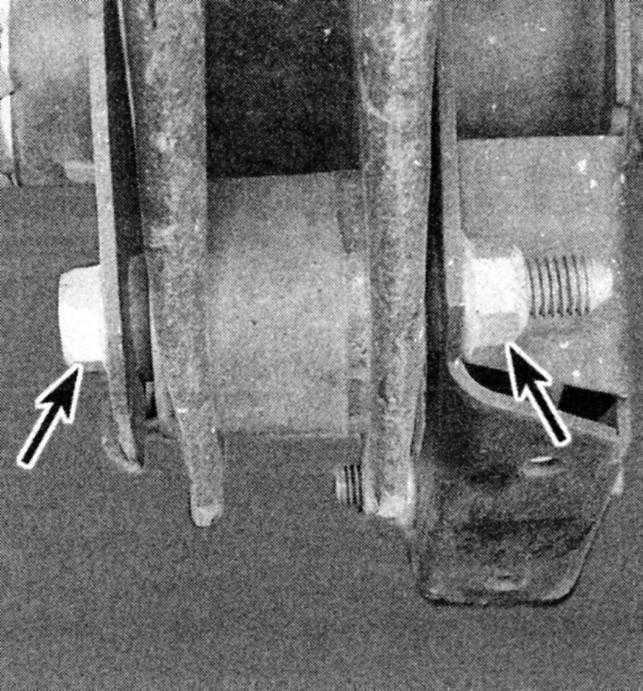

  1. Для отсоединения нижнего рычага задней подвески от кронштейна картера моста отдайте эти болт с гайкой (стрелки).
  1. Отдайте болт с гайкой крепления нижнего рычага к балке рамы и снимите нижний рычаг с автомобиля.
Снятие и установка рычагов задней подвески Jeep Grand Cherokee

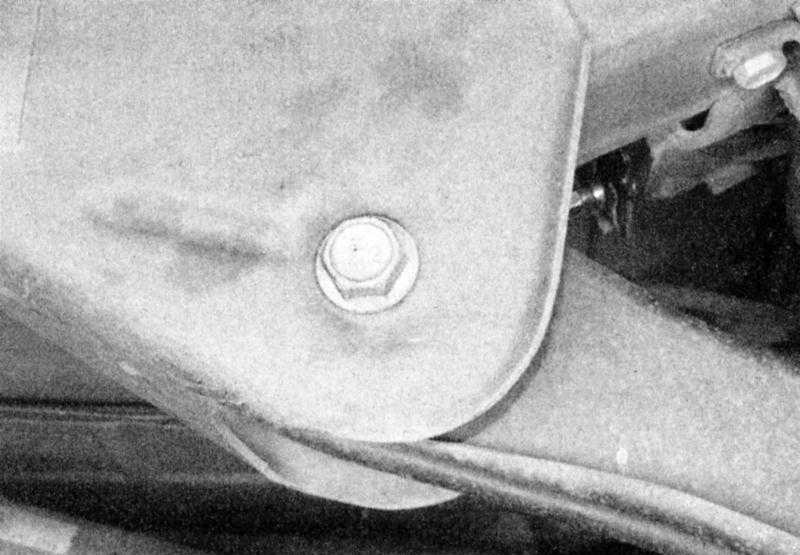

  1. Для отсоединения нижнего рычага задней подвески от кронштейна балки рамы отдайте гайку (на снимке не видна) и этот болт (стрелка).
  1. Установку производите в обратном порядке. Весь крепеж затягивайте с требуемым усилием.

Оба рычага

Снимите домкраты и опустите автомобиль на землю.
