17.29 Расположение и назначение реле и предохранителей
Расположение и назначение реле и предохранителей
|
Панель предохранителей может быть расположена на правом торце приборной панели.
|

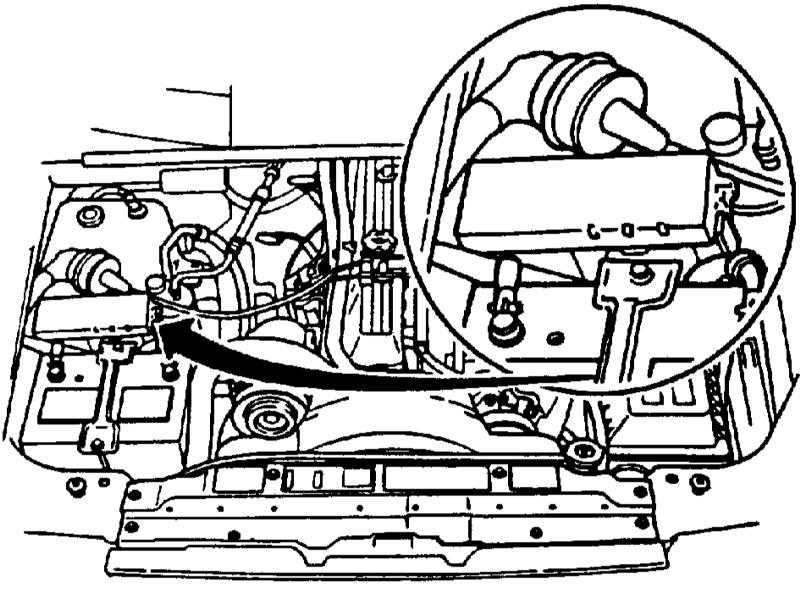

Узел распределения мощности с реле и мощными предохранителями расположен в двигательном отсеке за батареей.
Реле узла распределения питания
A
|
Реле противотуманных фар
|
B
|
Реле топливного насоса
|
C
|
Реле насоса ABS
|
D
|
Реле кондиционера воздуха
|
E
|
Реле автоматической отсечки
|
F
|
Реле стартера
|
G
|
Системное реле ABS
|
Предохранители
1
|
60A
|
Выход генератора
|
2
|
30A
|
Управление двигателем: топливный насос, подмагничивание генератора, инжекторы, блок управления двигателем, катушка зажигания, блок управления AT, лямбда-зонд
|
3
|
40A
|
Питание коробки предохранителей от батареи
|
4
|
60A
|
Выключатель зажигания (только цепь положения "движение")
|
5
|
40A
|
Выключатель зажигания (цепи положений "запуск" и "движение")
|
6
|
30A
|
Вентилятор отопителя
|
7
|
30A
|
Фары
|
8
|
20A
|
Блок управления ABS
|
9
|
60A
|
Выход генератора
|
10
|
40A
|
Насос ABS
|
11
|
15A
|
Блок управления трансмиссией
|
12
|
20A
|
Диагностика подушек безопасности
|
13
|
15A
|
Компрессор кондиционера воздуха
|
14
|
20A
|
Блок управления двигателем
|
15
|
15A
|
Противотуманные фары, освещение двигательного отсека
|
16
|
20A
|
Отключение зажигания
|

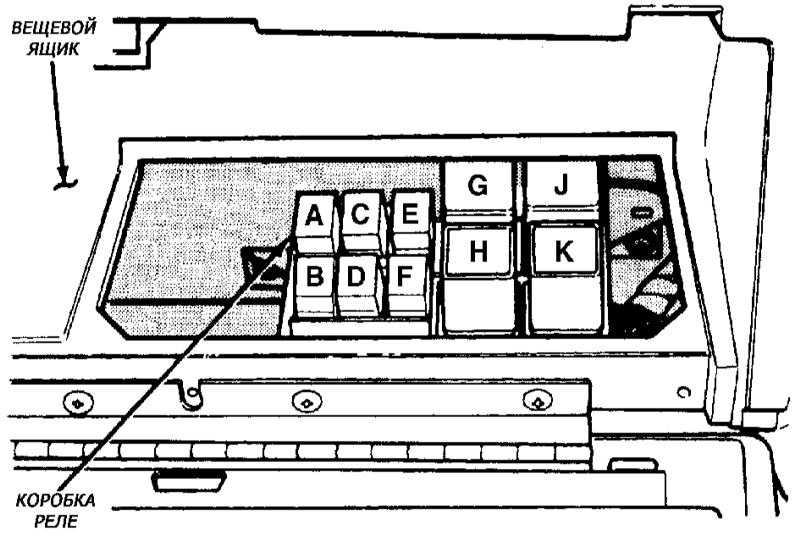

Коробка реле
A
|
Реле противоугонной сигнализации
|
B
|
Реле клаксона
|
C
|
Реле запирания замка двери
|
D
|
Реле отпирания замка двери
|
E
|
—
|
F
|
—
|
G
|
Реле электропривода антенны
|
H
|
Реле подогревателя заднего стекла
|
J
|
Реле указателя поворотов
|
K
|
Реле подсветки входа
|
|
