17.11 Проверка состояния и ремонт обогревателя стекла двери задка

Проверка состояния и ремонт обогревателя стекла двери задка

Обогреватель стекла двери задка представляет собой серию горизонтальных элементов, наклеенных на поверхность стекла с его внутренней стороны.

Мелкие разрывы элементов могут быть устранены без снятия стекла.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

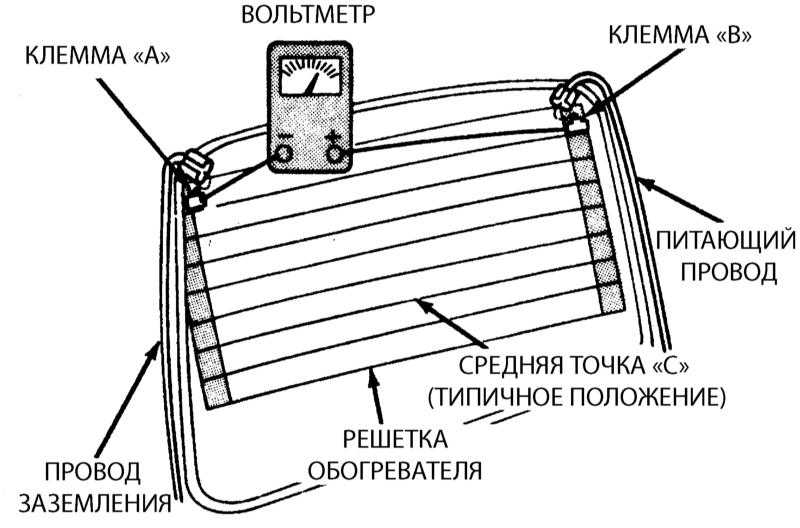

Включите зажигание и обогреватель стекла двери задка. Заземлите отрицательный провод вольтметра на клемму А, положительный подсоедините к клемме В. Проверочные точки обогревателя стекла двери задка. Показания вольтметра должны лежать в пределах между 10 и 15 В. Меньшее значение напряжения говорит о нарушении качества заземления. Подсоедините отрицательный провод вольтметра к хорошо заземленной точке - показание не должно измениться. Подсоедините отрицательный провод к клемме А, затем поочередно прикоснитесь щупом положительного провода к средней точке каждой из линий решетки обогревателя. Показание прибора должно составлять каждый раз около 6 В. Нулевое показание вольтметра свидетельствует о наличии обрыва между средней точкой С и клеммой В. Показание в 10 - 14 В указывает на наличие обрыва между средней точкой С и клеммой А. Переведите щуп в сторону обрыва; после пересечения последнего показание изменится.

Ремонт

ПОРЯДОК ВЫПОЛНЕНИЯ

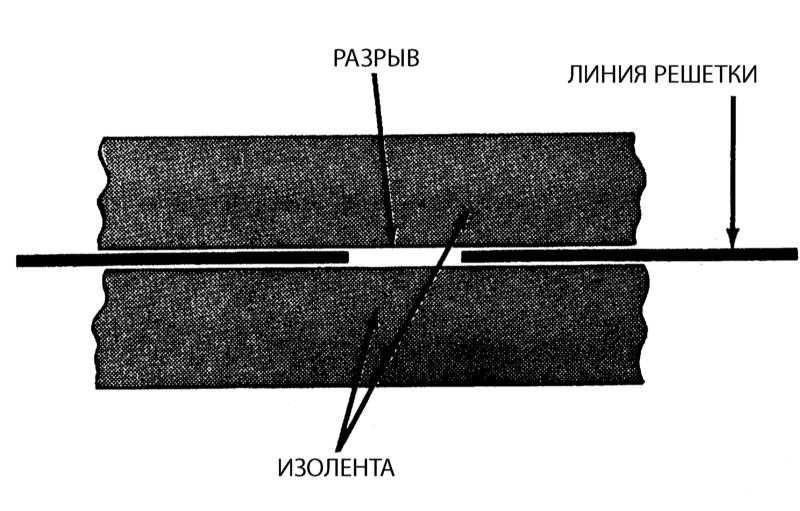

Для восстановления оборванных элементов решетки рекомендуется пользоваться специальными ремонтными наборами типа MOPAR № 4267922 (или его эквивалента). Набор содержит токопроводный пластиковый эпоксидный компаунд. Перед началом восстановления элемента выключите обогреватель дайте ему остыть в течение нескольких минут. Слегка натрите поврежденный участок тонкой жесткой шерстью, затем протрите его спиртом. Наклейте изоленту с обеих сторон от поврежденного участка параллельно линии элемента. Для восстановления поврежденного участка горизонтального элемента решетки обогревателя наклейте с обеих сторон по полоске изоляционной ленты. Тщательно замешайте компаунд в соответствии с инструкциями, прилагаемыми к набору. Нанесите компаунд в просвет между полосами изоленты на поврежденном участке элемента, перекрыв его здоровые края примерно на 20 мм. Дайте компаунду встать в течение 24 часов, затем можно снять изоленту и опробовать обогреватель.
